Specifika

Autojeřáb AD 20 T - 20 t; Liebherr LTM 1030/2 - 35 t

Hlavní takticko-technická data

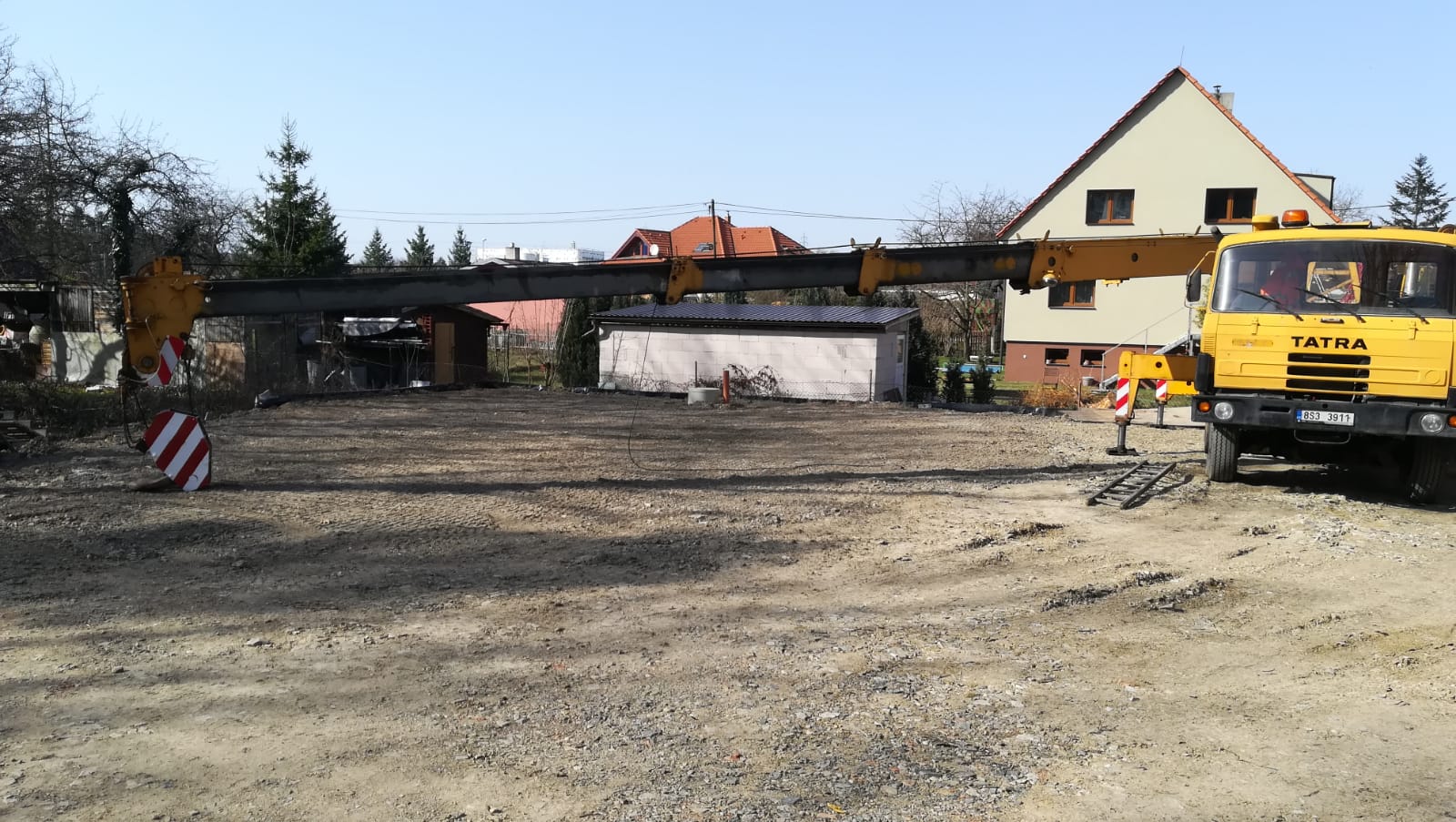

Autojeřáb AD 20 T s čtyřdílným teleskopickým výložníkem a stavebním nástavcem je určený pro střední stavební a montážní práce, a to i v náročném terénu.
Autojeřáb je instalován na osvědčeném vynikajícím podvozku TATRA T-815 P 14 26 208 6×6.

Označení: AD 20 T

  • Pohon jeřábových funkcí: diesel hydraulický,přenos energie hydrostatický
  • Podvozek: automobilní TATRA 815

Hmotnosti jeřábu na T 815:

  • pohotovostní 23 440 kg
  • celková 23 600 kg


Rozměry v přepravní poloze:

  • délka 9 400 mm
  • šířka 2 500 mm
  • výška 3 850 mm
  • Rozchod kol: vpředu 1 989 mm, vzadu 2 500 mm
  • Výložník: plnostěnný,teleskopický,čtyřdílný
  • Délky: 7,8-21,3 m
  • Jmenovitá nosnost: 20 000 kg/3,2 m
  • Max.užitečný klopný moment: 64 tm
  • Úhel otáčení jeřábového vršku: 360° stupňů

Výložník:

  • 7,8m na vysunutých podpěrách 20 000 kg/3,2 m
  • 7,8m na spuštěných podpěrách 11 000 kg/2,0 m
  • 12,3m na vysunutých podpěrách 11 500 kg/5,3 m
  • 16,8m na vysunutých podpěrách 5 500 kg/5,3 m
  • 21,3m na vysunutých podpěrách 3 200 kg/10 m

Hlavní takticko-technická data

Liebherr LTM 1030/2

Liebherr LTM 1030/2 je kompaktní a všestranný mobilní jeřáb, který se vyznačuje vysokou mobilitou, výkonností a jednoduchou obsluhou. Tento jeřáb je oblíbený díky své flexibilitě a schopnosti efektivně pracovat na různých typech stavebních a průmyslových projektů.




  • 9,2 m na vysunutých podpěrách : 35 000 kg / 3,0 m
  • 14,4 m na vysunutých podpěrách : 20 300 kg / 5,0 m
  • 19,6 m na vysunutých podpěrách : 11 300 kg / 8,0 m
  • 24,8 m na vysunutých podpěrách : 4 700 kg / 10,0 m
  • 30,0 m na vysunutých podpěrách : 2 100 kg / 14,0 m



    • Délka vozidla : 10,31 m (celková délka s výložníkem ve složeném stavu).
    • Rozvor náprav : 3,58 m (mezi první a druhou nápravou).
    • Celková šířka : 2,39m.
    • Celková výška : 3,6 m (včetně podvozku a kabiny).
    • Výška podvozku od země : 0,425 m (světlá výška při standardním nastavení).
    • Délka teleskopického výložníku : ve složeném stavu 8,534m.

      • Rozměry podpěr :

      • Rozchod podpěr :
        • Plně vysunuté : 6 305 m (šířka).
        • Minimální rozchod : 2,6105 m (ve složeném stavu).
